拉力机测试鞋带打结滑移试验的方法

发布时间:2020-7-28 浏览人数:

随着经济的发展和生活水平的提高,人们所关注的不在是鞋子的耐用性能,更多重视的是如何确保穿用者的人身安全,鞋子在穿用过程中鞋带松开是比较常见的现象,鞋带松开产生的后果有鞋子踩到鞋带导致穿用者绊倒,另鞋子脱落导致拐脚,而特别是在运动过程中,所造成的伤害更大,如此,必将大大损害到了该鞋产品生产企业的品牌和信誉,从而严重损害到企业的利益。

该研究方法可操作性强,稳定性、重复性好,能够很好地检测鞋带的防滑性能,有利于企业针对该性能要求的技术控制,填补我国关于该项目试验方法的空白。

1、鞋带打结滑移试验方法

1.1 原理

将鞋带用指定的力量打结,然后将鞋带两端夹持在拉力机上,启动拉力机,得出解开这个结所需的最大力,用于评估该鞋带的防滑性能。

1.2 设备和材料

拉力机,分离速度可设为(10±2)mm.min-1和(100±10)mm.min-1,量程大于100N,精度等级为2级,且夹具应比试样宽。

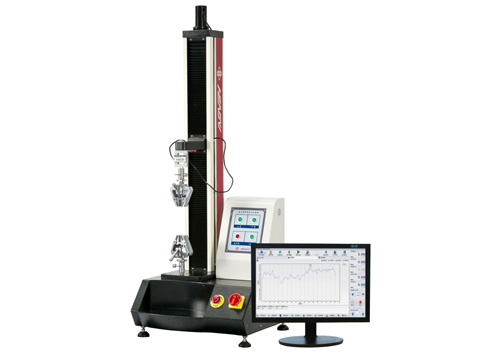

拉力机

1.3 试样的制备

需要至少6个试样,最小长度150mm,试样在温度20±2℃,相对湿度65±2%环境下调节至少48h,试验也在该环境下进行。

1.4 试验步骤

1.4.1按图1将试样打结,通过结固定的环的长度至少要100mm。

1.4.2 调节拉力机使得上下夹具距离接近100mm。

1.4.3 将试样的一端夹持在上夹具的中间,即图1中的A。


1.4.4 将环(图1中标B点)夹持在下夹具上,拉力机速度设为10 mm.min-1,开启拉力机直至量程到达45N,将环从下夹具上移开。

1.4.5 将试样的另一端(即图1中的C)夹持在下夹具中间。

1.4.6 拉力机速度设为100±10 mm.min-1。

1.4.7 启动拉力机,记录下夹具移动50mm内的最大力值,单位为N,保留整数。

1.4.8 继续试验直至打开结。

1.4.9 从拉力机上移除试样,将夹具返回初始位置。

1.4.10 其它5个试样按步骤1.4.1~1.4.9进行试验。

1.4.11 将获得的6个力值平均,当作该试样的防滑性能。

2、讨论

2.1 打结所需力量的确定

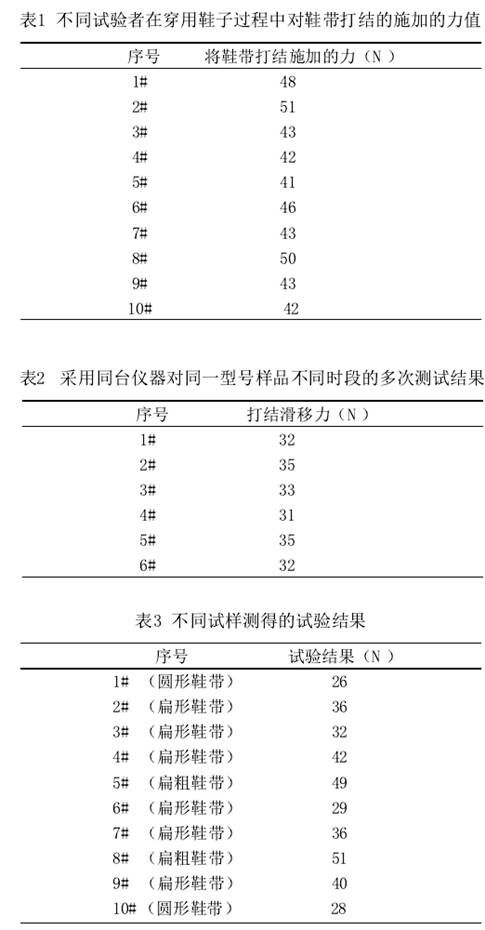

找10个人模拟正常穿鞋子步骤过程中对鞋带打结,用力值传感器得出其打结时的力值。见表1。


打结所需力量的确定

从表1可以得出其正常穿用鞋子过程中对鞋带打结的施加的力值大约为44.9N,所以该方法确定打结所需力量为45N。

2.2 试验方法的重现性

采用同台仪器对同一型号样品不同时段的多次测试,试验数据见表2。

从表2的数据可以看出,该方法实验室内检测数据的偏差较小,重复性较好。

2.3 选取不同材质不同形状的鞋带进行比对测试

表3 中1和10样品为圆形鞋带,5和8号为扁的较粗的鞋带,其它为普通扁形鞋带,可以看出一般扁的鞋带比圆形鞋带更不易打滑,而较粗的比一般的也更不易打滑,这跟鞋带在实际使用过程中的情况基本一致,说明本方法能很好地检测出鞋带的防滑性能。
